Представляємо промисловий комплект для зворотного проєктування SHINING 3D EinScan Pro 2X V2 з Industrial Pack та EXModel Pro. Це довершений професійний набір інструментів, розроблений для створення високоякісних, високоточних 3D-моделей з неперевершеною ефективністю. Поєднуючи універсальність ручного сканера з точністю стаціонарної системи та потужним, повнофункціональним програмним забезпеченням для перетворення сканів у CAD (scan-to-CAD), цей пакет є ідеальним комплексним рішенням для найвимогливіших завдань у сфері зворотного проєктування, промислового дизайну та цифрового виробництва.
Універсальні режими сканування та вирівнювання
Ідеальний режим для будь-якого завдання
EinScan Pro 2X V2 є ядром цього комплекту, пропонуючи набір універсальних режимів сканування для будь-якого проєкту. Незалежно від того, чи потрібна вам швидкість і свобода ручного сканування, чи точність стаціонарної установки, цей сканер адаптується до вашого робочого процесу.
- Ручне швидке сканування (Handheld Rapid Scan): ідеально підходить для швидкого захоплення великих об'єктів із вражаючою швидкістю.
- Ручне HD-сканування (Handheld HD Scan): забезпечує результати високої роздільної здатності в портативному форматі для захоплення дрібних деталей у русі.
Крім того, різноманітні режими вирівнювання, зокрема за особливостями, за маркерами, за текстурою та ручне вирівнювання, забезпечують гнучкість для сканування будь-якого об'єкта, незалежно від його геометрії.
Досягніть максимальної точності з Industrial Pack
Стаціонарне сканування для точності метрологічного рівня

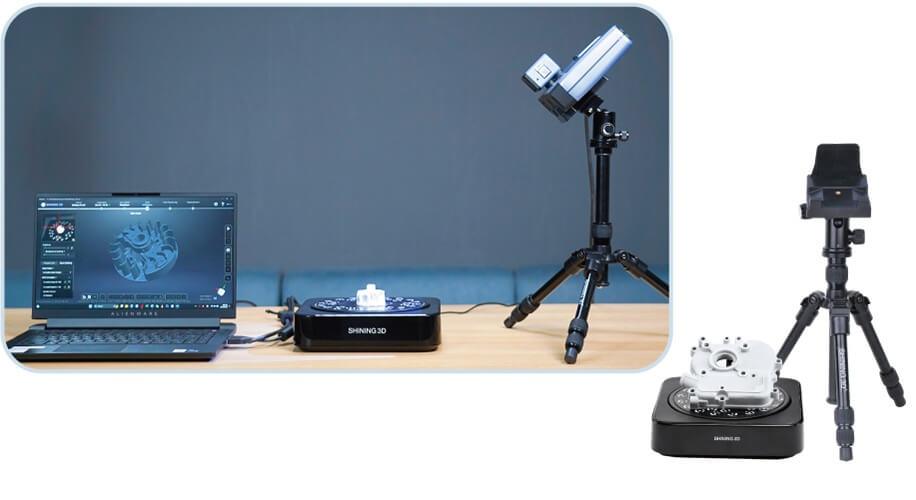

Цей комплект містить незамінний Industrial Pack, який перетворює ваш ручний сканер Pro 2X V2 на потужний стаціонарний 3D-сканер. Він включає професійний штатив і повністю автоматичний поворотний стіл, що дозволяє використовувати режими стаціонарного сканування (Fixed Scan) для досягнення найвищого рівня точності та деталізації.
- Стаціонарне сканування з поворотним столом: досягайте точності одиночного знімка до 0,04 мм. Автоматичне обертання на 360 градусів спрощує сканування об'єктів малого та середнього розміру, що робить його ідеальним для контролю якості та зворотного проєктування складних компонентів.
- Вирівнювання за кодованими мітками на поворотному столі: цей розширений режим використовує кодовані мітки на поворотному столі для швидкого, високоточного автоматичного вирівнювання, що ще більше підвищує ефективність і точність.
EXModel Pro: Ваше комплексне рішення Scan-to-CAD
Від 3D-скану до редагованої CAD-моделі з професійними інструментами
Спростіть весь робочий процес зворотного проєктування з EXModel Pro, потужним програмним мостом від даних 3D-сканування до вашого CAD-середовища. Цей ексклюзивний комплект включає повну ліцензію на програмне забезпечення EXModel Pro, що надає вам повний доступ до його професійного набору інструментів без будь-яких періодичних абонентських плат. EXModel Pro спеціально розроблений для безшовної роботи з даними EinScan, дозволяючи вам швидко та легко перетворювати ваші 3D-сітки на твердотільні, редаговані CAD-моделі.
- Автоматичне створення поверхонь: автоматично створюйте поверхні NURBS із вашої відсканованої сітки одним клацанням миші, готуючи її для САПР.
- Створення елементів: точно витягуйте та відтворюйте геометричні елементи, такі як площини, циліндри, конуси та сфери, з даних сканування.
- Інструменти для редагування сітки: повний набір інструментів для очищення, редагування та оптимізації вашої сітки перед конвертацією.
- Безшовна інтеграція з САПР: безпосередньо експортуйте готову модель у ваше наявне CAD-програмне забезпечення, включаючи SOLIDWORKS, Inventor, Rhino та інші.
Різноманітні сфери застосування
Цей повний комплект є неоціненним інструментом для широкого спектра галузей:
- Зворотне проєктування: досягайте точності одиночного знімка до 0,04 мм за допомогою Industrial Pack та перетворюйте скани на повністю параметричні CAD-моделі за допомогою програмного забезпечення EXModel Pro, що входить до комплекту.
- Промисловий дизайн та виробництво: створюйте високоточні цифрові двійники для контролю якості, ітерацій дизайну та виробництва індивідуальних деталей.
- Освіта та дослідження: комплексне рішення для навчання передовим робочим процесам проєктування та виробництва в будь-якому навчальному класі чи дослідницькій лабораторії.
- Мистецтво та культурна спадщина: легко оцифровуйте артефакти та скульптури з найвищим рівнем деталізації для збереження та відтворення.
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ EinScan Pro 2X V2
| Режим сканування | Ручне HD-сканування | Ручне швидке сканування |
Стаціонарне сканування з поворотним столом (з доповненням Industrial Pack) |
Стаціонарне сканування без поворотного стола (з доповненням Color Pack) |
|---|---|---|---|---|
| Точність сканування | до 0,045 мм | до 0,1 мм | 0,04 мм (точність одиночного знімка) | |
| Об'ємна точність* | 0,3 мм/м (з маркерами) | / | ||
| Роздільна здатність камери глибини | 1,3 Мп | |||
| Відстань між точками | 0,2 ~ 2 мм | 0,16 мм | ||
| Швидкість сканування |
10 кадрів/с 3 000 000 точок/с |
30 кадрів/с 1 500 000 точок/с |
Одиночний скан < 1 с | |
| Діапазон сканування | 150 x 120 мм ~ 250 x 200 мм | |||
| Глибина різкості | 300 ~ 500 мм | |||
| Робоча відстань | 400 мм | |||
| Джерело світла | LED | |||
| Режими вирівнювання | За маркерами, за текстурою, за особливостями, гібридне | За маркерами, за текстурою, за особливостями, гібридне | За кодованими мітками на поворотному столі, за особливостями, за маркерами, ручне, за глобальними маркерами | За маркерами, за особливостями, ручне, за глобальними маркерами |
| Захоплення текстури | Так (з доповненням Color Pack) | |||
| Робота на вулиці | Так (уникайте прямого сонячного світла) | |||
| Спеціальні об'єкти сканування | Для прозорих, сильно відбиваючих або деяких темних об'єктів, будь ласка, розпиліть матуючий спрей перед скануванням | |||
| Програмне забезпечення в комплекті | EXScan Pro | |||
| Вивід даних для друку | Можливість експортувати герметичну 3D-модель безпосередньо для 3D-друку | |||
| Формати виводу | OBJ; STL; ASC; PLY; P3; 3MF | |||
| Вага | 1,13 кг (включаючи кабель USB 3.0) | |||
| Діапазон робочих температур | 0 ~ 40°C | |||
| Діапазон робочої вологості | 10 ~ 90% | |||
| Підключення | USB 3.0 | |||
| Підтримувані ОС | Win7; Win8; Win10; (64-bit) | |||
| Рекомендована конфігурація ПК | Відеокарта: серії NVIDIA GTX/RTX, не нижче GTX 1080; Відеопам'ять: ≥4 ГБ; Процесор: i7-8700 або вище; Оперативна пам'ять: ≥64 ГБ | |||
| Мінімальна конфігурація ПК | Відеокарта: NVIDIA Quadro P1000, NVIDIA GTX660 або вище; Процесор: Intel(R) Xeon E31230, Intel(R) i5-3470, Intel(R) i7-3770; Оперативна пам'ять: ≥16 ГБ | |||
Порівняння функціональних можливостей
| Функція | EXModel Pro | EXModel |
|---|---|---|
| Редагування сітки (заповнення отворів, згладжування, редагування меж) | ✓ | ✓ |
| Вирівнювання сітки (за координатами / N-точками / точне вирівнювання) | ✓ | ✓ |
| Вилучення примітивів / Побудова опорних елементів | ✓ | ✓ |
| Перерізи / 2D-ескізи / 3D-ескізи | ✓ | ✓ |
| Апроксимація / Ручне моделювання довільної форми / Автоматичне створення поверхонь | ✓ | ✓ |
| Експорт елементів / профілю у форматі IGES / STEP / DXF | ✓ | ✓ |
| Витягування / Поверхні обертання | ✓ | X |
| Спіраль / Поверхня по перерізах / Поверхня по траєкторії / Заповнення поверхні (поверхні класу А) / З'єднання поверхонь / Розгортка | ✓ | X |
| Обмеження / Зміщення / Масиви / Допоміжні засоби для 2D-ескізів | ✓ | X |
| Розгортання сітки та згортання 2D-ескізу | ✓ | X |
| Обрізка до твердого тіла / Вирізання / Комбінування / Перетин / Скруглення / Фаска / Масиви | ✓ | X |
| Гібридне моделювання (довільна форма та параметричне) | ✓ | X |
| Передача проєкту та дерева елементів в інші пакети | ✓ | X |
| Порівняння | Сітка vs Сітка | X |
