Опис

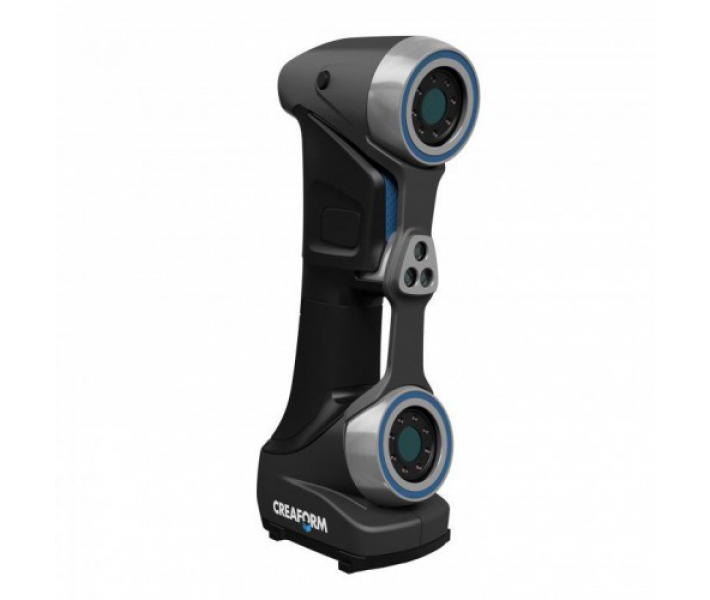

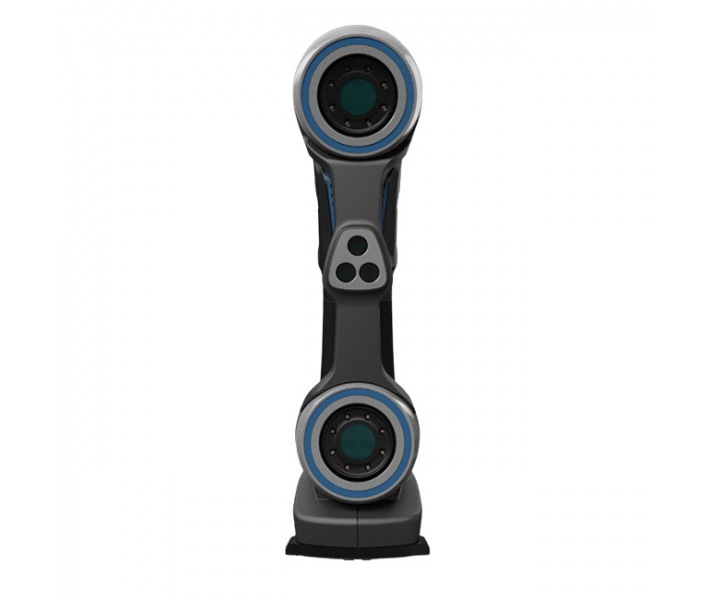

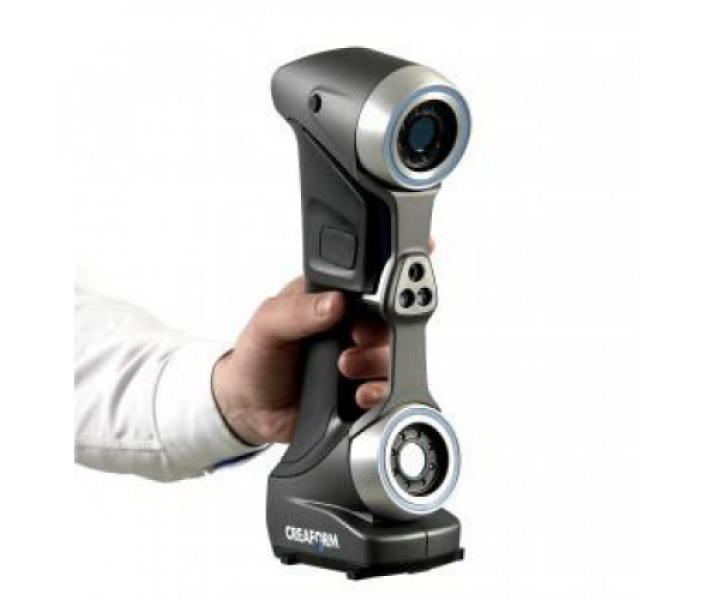

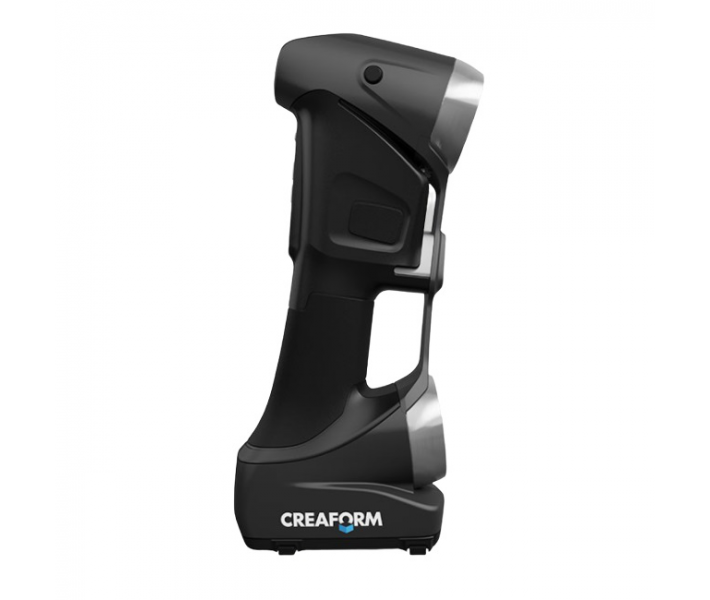

Портативний 3D-сканер HandySCAN 700 Elite: професійне рішення високої точності
Портативний 3D-сканер HandySCAN 700 Elite від Creaform є інноваційним 3D-сканером метрологічного класу. Цей компактний і потужний інструмент створений для задоволення потреб професіоналів і технологічних новаторів, які прагнуть покращити процес розробки, скоротити час виведення продукції на ринок і мінімізувати витрати.
Переваги HandySCAN 700 Elite
Сканер забезпечує виняткову точність і надійність 3D-вимірювань, незалежно від умов роботи та рівня досвіду користувача.
- Точність: до 0,030 мм (0,0012 дюйма).
- Об’ємна точність: 0,020 ± 0,060 мм/м (0,0008 ± 0,0007 дюйма/фут).
- Можливість динамічної прив’язки дозволяє вільно переміщати як сканер, так і деталь в процесі роботи, що гарантує високоякісне сканування.
- Надійність і перевірена технологія професійного сканування.
- 3D сканер HandySCAN 700 Elite розроблено та вироблено в Північній Америці.
- Понад 5000 користувачів по всьому світу довіряють цій технології.
- Підтримується глобальною мережею інженерів і техніків.
- Портативність та універсальність забезпечують зручність роботи в будь-яких умовах.
- 3Д сканер поміщається в невелику валізу.
- Пристрій можна використовувати в офісі або на об’єкті, не вдаючись до складних налаштувань або додаткових пристроїв стеження.
- Час підготовки до роботи: менше ніж 2 хвилини.
- Жорстке налаштування не потрібне.
- Можливість роботи з деталями різних розмірів, форм, матеріалів і кольорів.
3D сканер метрологічного класу: простота та ергономіка HandySCAN 700 Elite
Зручний інтерфейс і візуалізація моделі в реальному часі роблять використання сканера інтуїтивно зрозумілим.
Легкий корпус дозволяє працювати тривалий час без втоми.
Один інструмент справляється з найскладнішими завданнями, включаючи роботу з важкими та відбиваючими поверхнями.
Інтелектуальні функції сканера
Розумна роздільна здатність: автоматичний вибір оптимальної роздільної здатності для кожної ділянки сканованої поверхні.
Візуалізація живої сітки: користувач може спостерігати процес створення 3D-моделі в реальному часі.
Покращена сітка: передові алгоритми забезпечують високу якість і деталізацію моделі.
Зворотний зв’язок у реальному часі: дозволяє оперативно коригувати процес для досягнення ідеального результату.
Де використовується портативний 3D-сканер HandySCAN 700 Elite?
Енергетика та нафтогазова промисловість
Контроль стану обладнання, трубопроводів, турбін та інших елементів для забезпечення безпеки та ефективності.
Автомобільне виробництво
Застосовується для проєктування, перевірки та відновлення автомобільних деталей, а також для контролю параметрів кузовів і механічних вузлів.
Зворотний інжиніринг
Створення точних 3D-моделей чинних об’єктів для подальшого проєктування, модернізації або відтворення деталей.
Контроль якості
Перевірка відповідності розмірів і форми деталей заданим параметрам. Використовується для аналізу відхилень і виявлення виробничих дефектів.
Промисловий дизайн та розробка продукції
Оцифрування фізичних прототипів для прискорення процесу розробки нових виробів і дизайну.
Аерокосмічна промисловість
Сканування складних геометрій авіаційних і космічних компонентів для точної підгонки та відновлення деталей.
Виробництво важкої техніки
Оцифрування великогабаритних деталей, ремонт і контроль зносу вузлів і компонентів у машинобудуванні.
Медицина
Використовується для створення індивідуальних протезів, ортопедичних виробів і реконструкції складних медичних об’єктів.
Ювелірна промисловість
Оцифрування складних об’єктів, таких як прикраси, для подальшого виробництва або реставрації.
Культурна спадщина та реставрація
Створення цифрових копій історичних артефактів, пам’ятників і музейних експонатів для їх збереження або відновлення.
Програмне забезпечення Creaform Metrology Suite™ (опція)
HandySCAN 700 Elite постачається з перевіреним і надійним програмним забезпеченням Creaform Metrology Suite, яке включає:
- Scan-to-CAD: перетворення сканів у CAD-моделі.
- Inspection: інструменти для інспекції та контролю якості.
- Automation: автоматизація процесів вимірювань.
- Dynamic Tracking: динамічне відстеження об’єктів.
Це комплексне рішення відповідає вимогам реальних завдань і спрощує процес 3D-метрології.

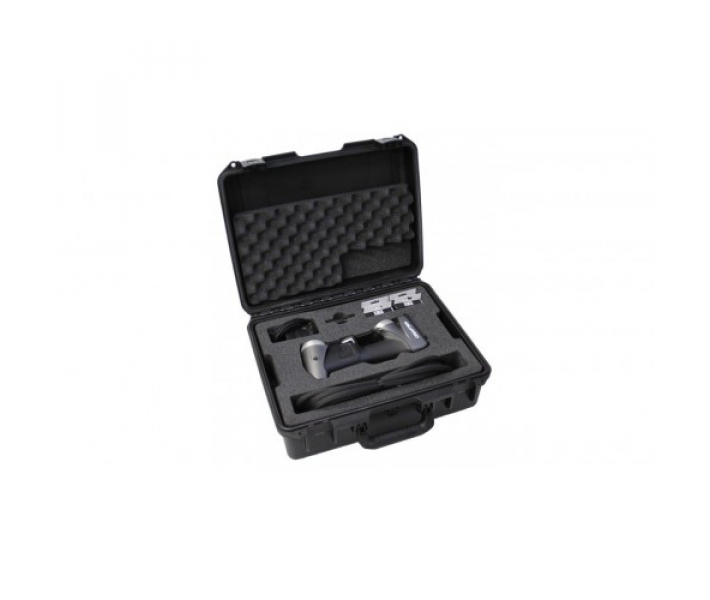

Комплектація 3D сканера Creaform HandySCAN 700 Elite
- 3D-сканер.
- Зручний футляр для перенесення.
- Програмне забезпечення VXelements.
- Програму обслуговування клієнтів на 1 рік.
Технічні характеристики Creaform HandySCAN 700 Elite
| Джерело світла | Сітка з 7 червоних лазерних ліній (+1 додаткова лінія) |
| Об’ємна точність (мм/м) | 0,020 + 0,015 |
| Площа поля захоплення (мм) | 275 x 250 |
| Робоча відстань (мм) | 300 |
| Тип сканера | Портативний, ручний |
| Додаткові розширення | MaxSHOT 3D™, Портативна робоча станція |
| Кольорове сканування | Ні |
| Сканування з відмітками | Є |
| Діапазон розмірів деталі (м) | 0,1 – 4,0 |
| Швидкість сканування (точок/с) | 480000 |
| Точність сканування (мм) | До 0,03 |
| Об’ємна точність з MaxSHOT Next™ | Elite (мм/м) | 0,020 + 0,015 |
| Глибина сканування (мм) | 250 |
| Відстань між точками (мм) | 0,2 |
| Клас лазера | 2M (безпечний для очей) |
| Підтримувані типи файлів | .dae, .fbx, .ma, .obj, .ply, .stl, .txt, .wrl, .x3d, .x3dz, .zpr, .3mf |
| Програмне забезпечення | Vxelements |
| Сумісне ПЗ | 3D Systems (Geomagic® Solutions), InnovMetric Software (PolyWorks), Metrologic Group (Metrolog X4), New River Kinematics (Spatial Analyzer), Verisurf, Dassault Systèmes (CATIA V5, SOLIDWORKS), PTC (Creo), Siemens (NX, Solid Edge), Autodesk (Inventor, PowerINSPECT) |
| Підключення | USB 3.0 |
| Вага нетто (кг) | 0,85 |
| Габаритні розміри (нетто) (мм) | 77 x 122 x 294 |
| Країна виробник | Канада |
| Сертифікати | EC Compliance (Electromagnetic Compatibility Directive, Low Voltage Directive), compatible with rechargeable batteries (when applicable), IP50, WEEE |
| Патенти | CA 2,600,926, CN 200680014069.3, US 7,912,673, CA 2,656,163, EP (FR, UK, DE) 1,877,726, AU 2006222458, US 8,032,327, JP 4,871,352, US 8,140,295, EP (FR, UK, DE) 2,278,271, EP (FR, UK, DE) 2,230,482, IN 266,573, US 7,487,063, CA 2,529,044, EP (FR, UK, DE) 3,102,908, US 15/114,563, CN 201580007340X |
| Діапазон робочих температур (°C) | 5 – 40 |
| Діапазон робочої вологості (%) | 10 – 90 |
HandySCAN 700 Elite — це ідеальне поєднання компактності, точності та функціональності для професійної 3D-метрології. Цей інструмент стане незамінним для інженерів і дизайнерів, які прагнуть точності та ефективності.
